使用流體：
相當于ISO黏度等級的ISO-VG-32 一般液壓油。
相當于ISO黏度等級的ISO-VG-32 一般液壓油。

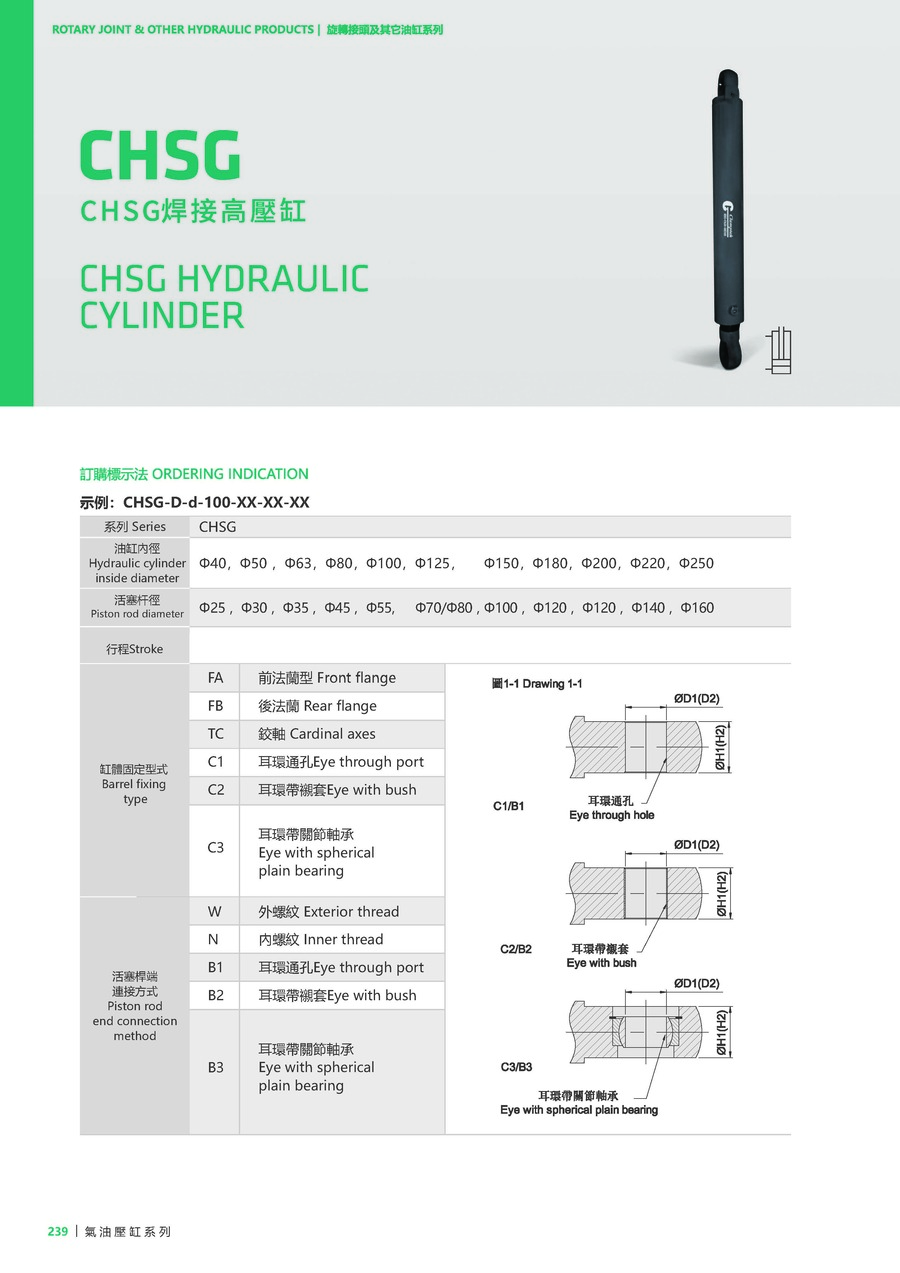

訂購標示法
| CHSG | 系列 | CHSG |
|---|---|---|
| D | 油缸內徑 | ?40, ?50, ?63, ?80, ?100, ?125, ?150, ?180, ?200, ?225, ?250 |
| d | 活塞桿徑 | ?25, ?30, ?35, ?45, ?55, ?70, ?80, ?100, ?120, ?140, ?160 |
| 100 | 行程 | 請見下方圖檔 |
| XX | 缸體固定型式 | FA: 前法蘭型, FB: 后法蘭型, TC: 鉸軸, C1: 耳環通孔, C2: 耳環帶襯套, C3: 耳環帶關節軸承 |
| XX | 活塞桿端連接方式 | W: 外螺紋, N: 內螺紋, B1: 耳環通孔, B2: 耳環帶襯套, B3: 耳環帶關節軸承 |
| XX | 閥配件 | 空白: 無, CB: 帶雙向平衡(抗衡)閥, CO: 帶雙向液控單向閥 |
產品資料
| 型號 | CHSG-40 | CHSG-50 | CHSG-63 | CHSG-80 | CHSG-100 | CHSG-125 | CHSG-150 | CHSG-180 | CHSG-200 | CHSG-220 | CHSG-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 油缸內徑(mm) | ?40 | ?50 | ?63 | ?80 | ?100 | ?125 | ?150 | ?180 | ?200 | ?225 | ?250 |
| 使用壓力范圍 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 | 10-210kg/cm2 |
| 使用速度范圍(mm/sec) | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 | 8-500 |
| 使用溫度(°C) | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C | -30~+100°C |
