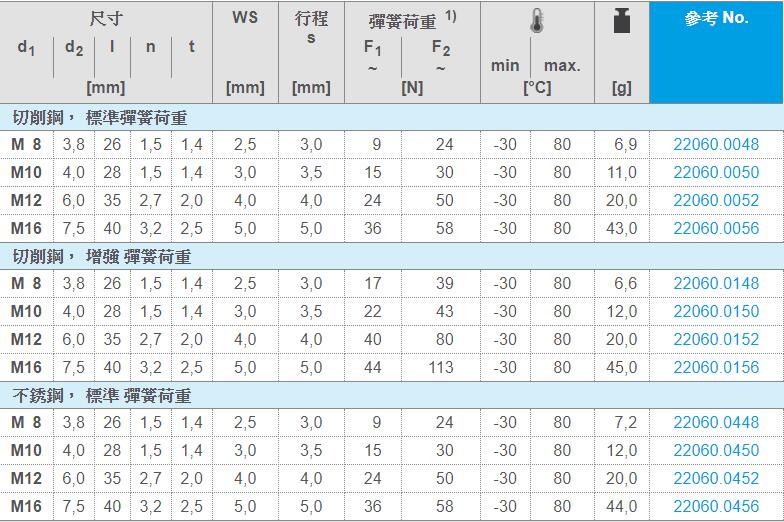

EH 22060.帶內六角和密封件(12種規格)
產品資訊
適用于定位、供壓或頂舉。
透過密封件，使液體無法滲入到定位柱。
「材質」
螺栓：
?切削鋼，硬化，染黑
?不銹鋼 1.4305
密封件：
?NBR
本體：
?切削鋼，染黑
?不銹鋼 1.4305
彈簧：
?不銹鋼
「組裝」
定位柱可借由溝槽或內六角來安裝及移除。
請使用專用工具在溝槽(螺栓端)上安裝。
d1=M8 螺栓端安裝必須使用 d1=M10 組裝工具(品號: 22060.0810).
「特性」
標準彈簧荷重：無標示
強化彈簧荷重：兩條線標示
透過密封件，使液體無法滲入到定位柱。
「材質」
螺栓：
?切削鋼，硬化，染黑
?不銹鋼 1.4305
密封件：
?NBR
本體：
?切削鋼，染黑
?不銹鋼 1.4305
彈簧：
?不銹鋼
「組裝」
定位柱可借由溝槽或內六角來安裝及移除。
請使用專用工具在溝槽(螺栓端)上安裝。
d1=M8 螺栓端安裝必須使用 d1=M10 組裝工具(品號: 22060.0810).
「特性」
標準彈簧荷重：無標示
強化彈簧荷重：兩條線標示
