注意事項：
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。
工作媒介: 以濾清之標準液壓油。
缸管材質: 碳鋼管, 白鐵管。

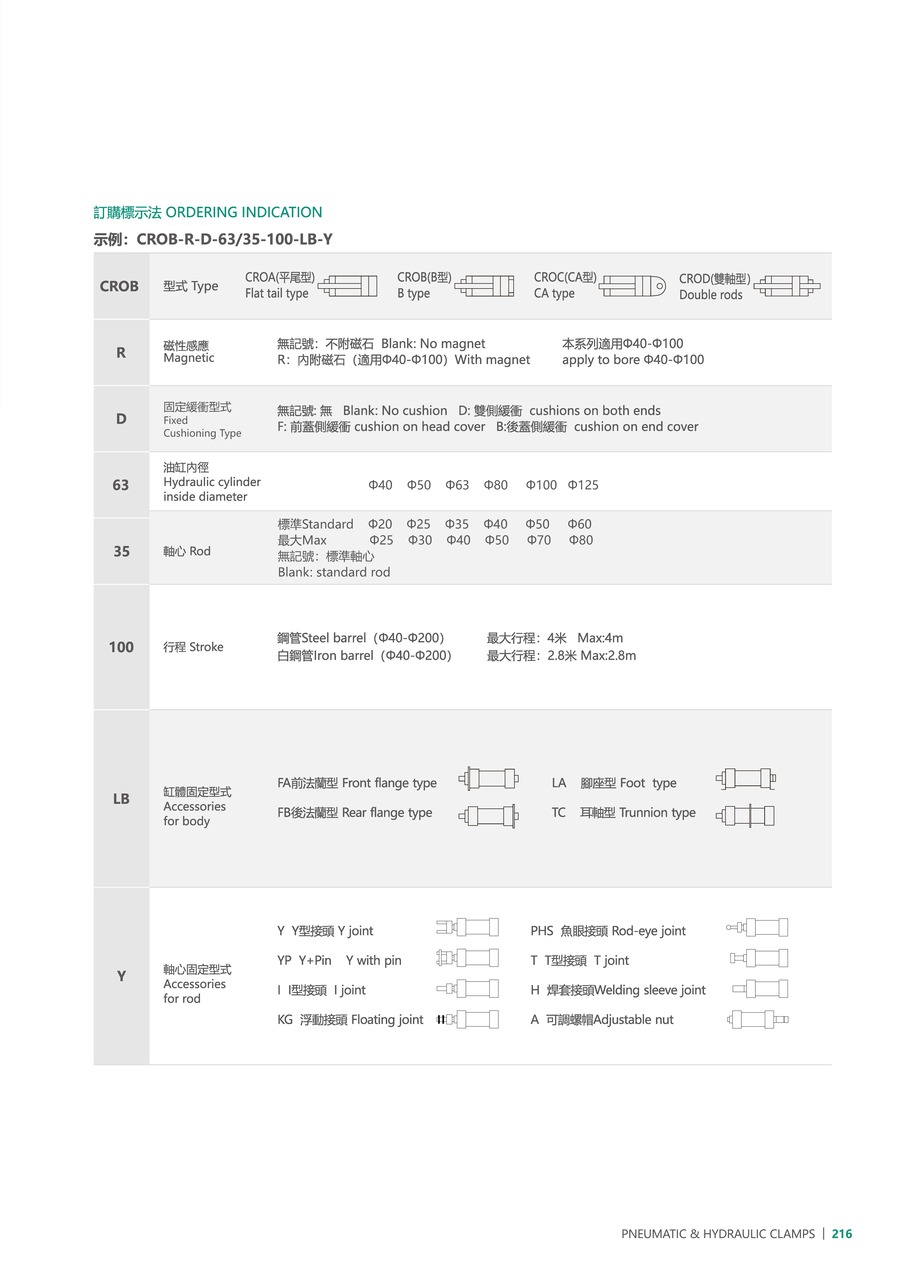

訂購標示法
| CROB | 系列 | CROA: 平尾型, CROB: B型, CROC: A型, CROD: 雙軸型 |
|---|---|---|
| R | 磁性感應 | 無記號: 不附磁石, R: 內附磁石(適用?40-?100) |
| D | 固定緩沖型式 | 無記號: 無, D: 雙側緩沖, F: 前蓋側緩沖, B: 后蓋側緩沖 |
| 63 | 油缸內徑 | ?40, ?50, ?63, ?80, ?100, ?125 |
| 35 | 軸心 | 無記號: 標準軸心, 其余軸心尺寸請見下方圖檔 |
| 100 | 行程 | 請見下方圖檔 |

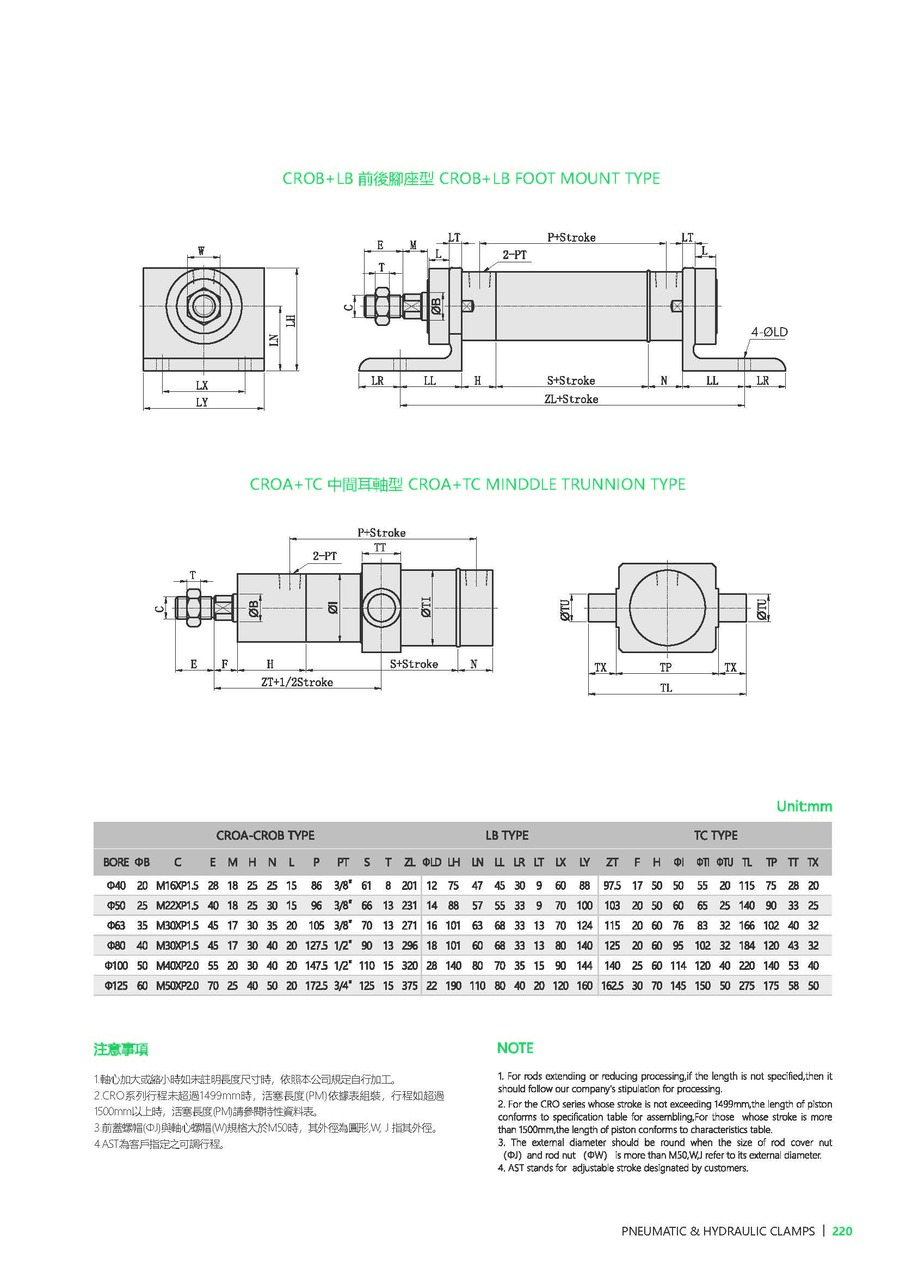

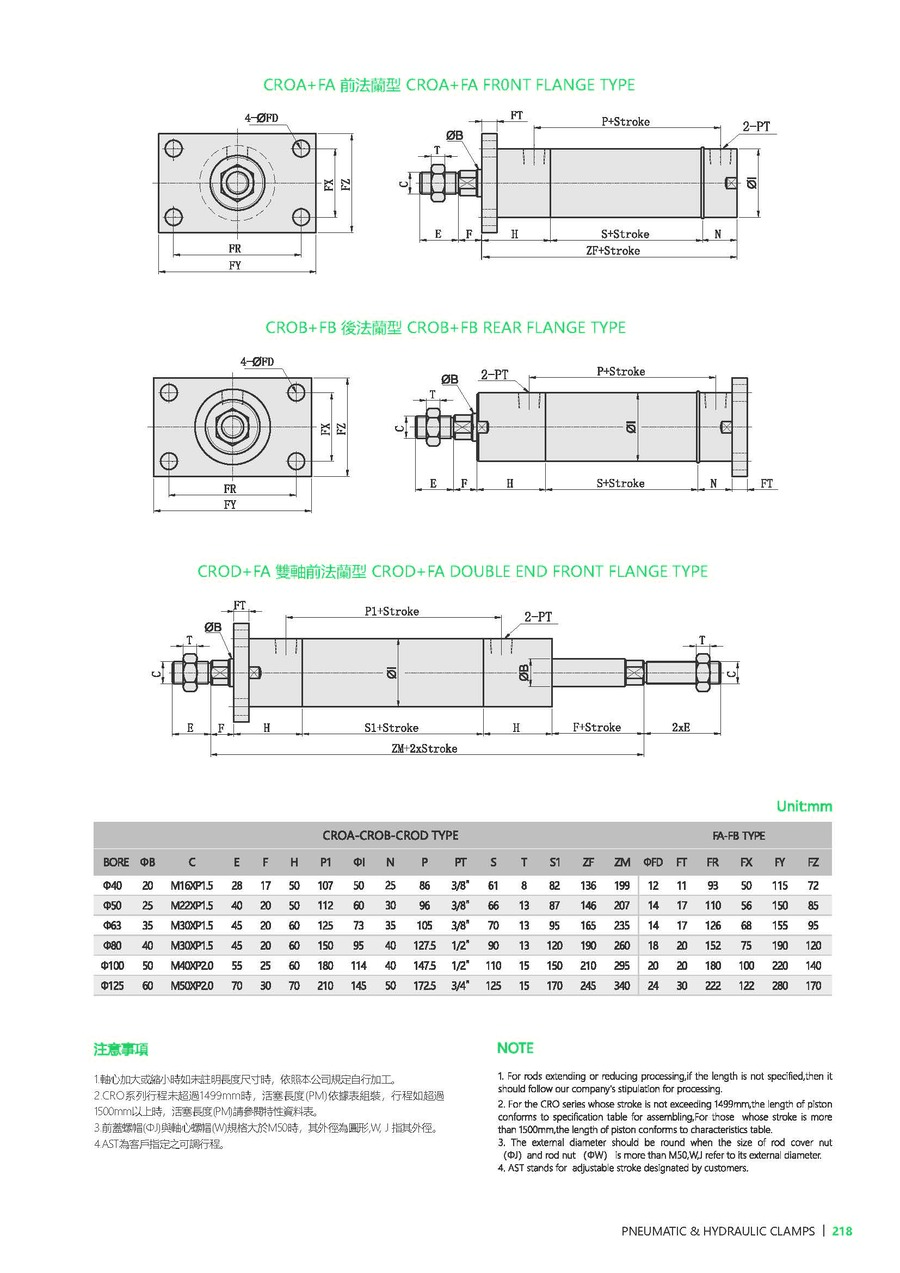

| LB | 缸體固定型式 | FA: 前法蘭型, FB: 后法蘭型, LB: 腳座型, TC: 中耳軸型 |

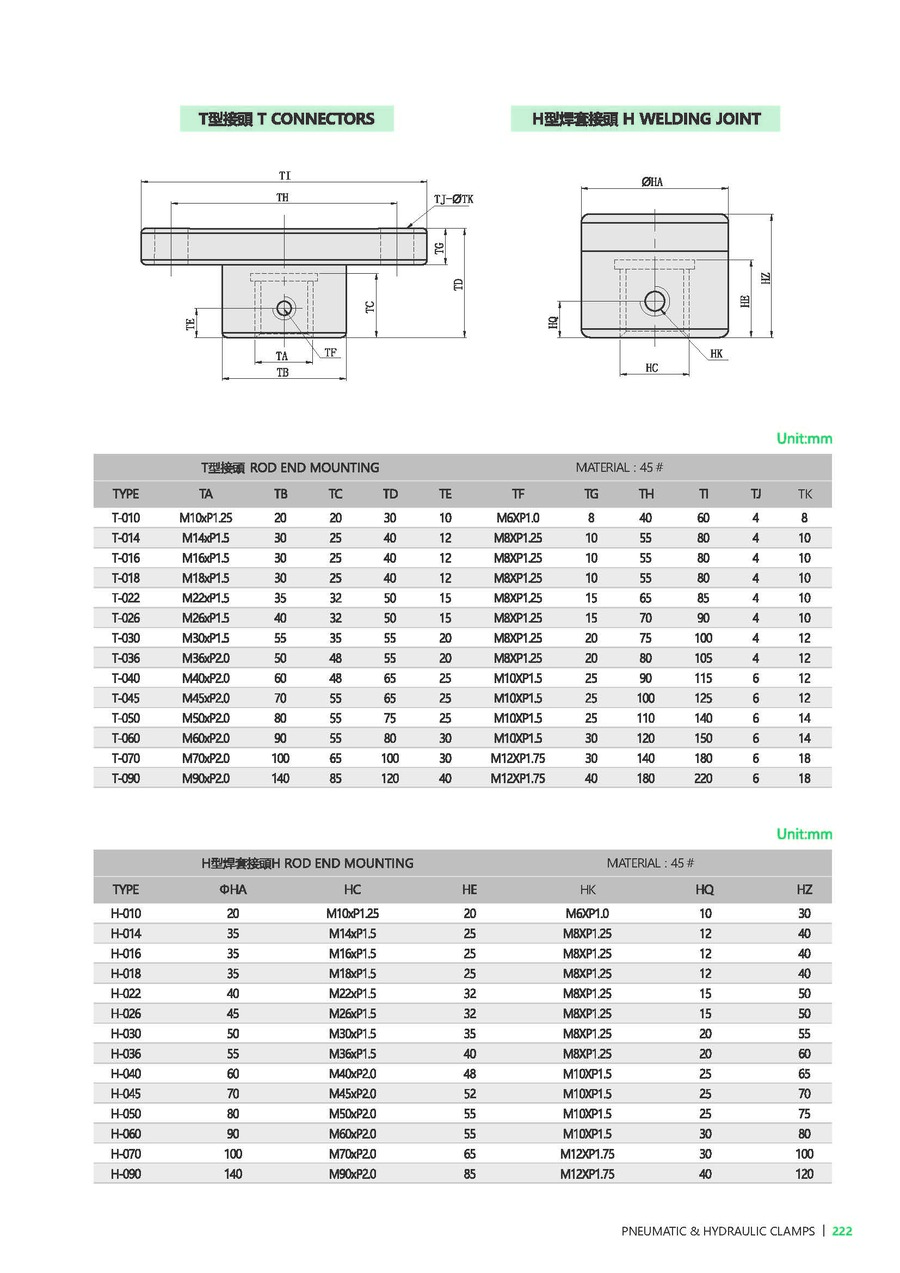

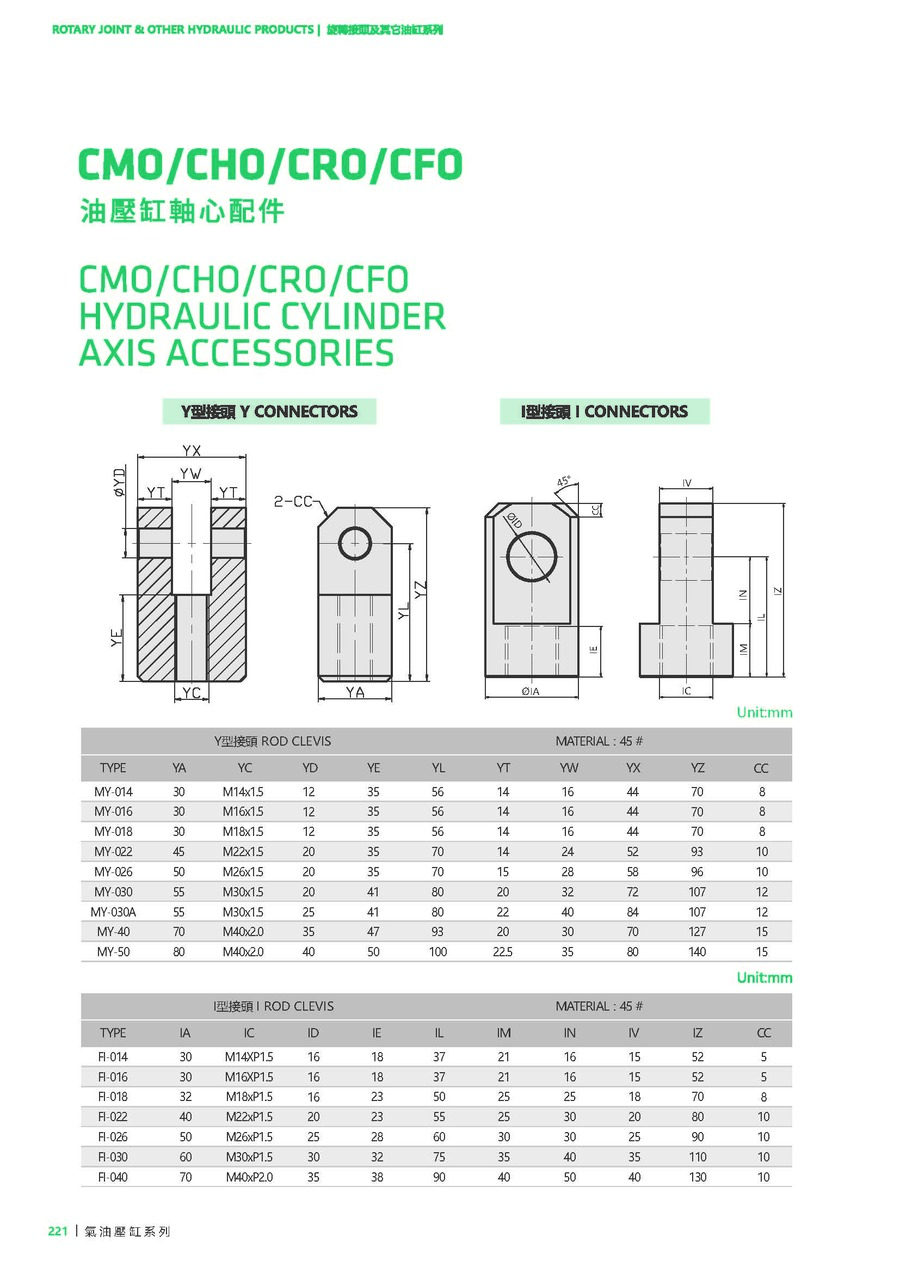

| Y | 軸心固定型式 | Y: Y型接頭, YP: Y+Pin, I: I型接頭, KG: 浮動接頭, PHS: 魚眼接頭, T: T型接頭, H: 焊套接頭, A: 可調螺帽 |

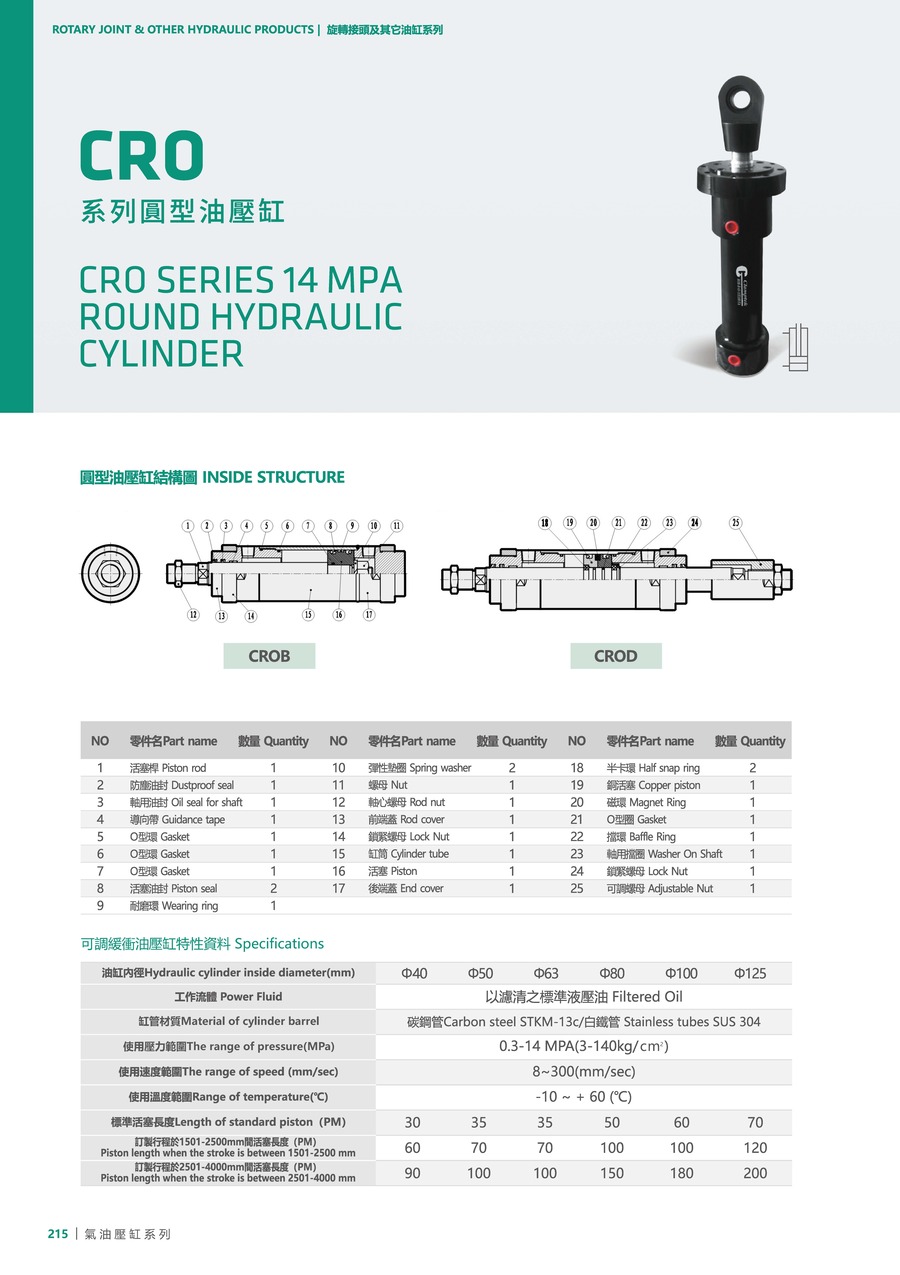

產品資料
| 型號 | CRO-40 | CRO-50 | CRO-63 | CRO-80 | CRO-100 | CRO-125 |
|---|---|---|---|---|---|---|
| 油缸內徑(mm) | ?40 | ?50 | ?63 | ?80 | ?100 | ?125 |
| 使用壓力范圍 | 0.3-14MPA(3-140kg/cm2) | 0.3-14MPA(3-140kg/cm2) | 0.3-14MPA(3-140kg/cm2) | 0.3-14MPA(3-140kg/cm2) | 0.3-14MPA(3-140kg/cm2) | 0.3-14MPA(3-140kg/cm2) |
| 使用速度范圍(mm/sec) | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 | 8-300 |
| 使用溫度(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
| 標準活塞長度(PM) | 30 | 35 | 35 | 50 | 60 | 70 |
| 訂制行程于1501-2500mm間活塞長度(PM) | 60 | 70 | 70 | 100 | 100 | 120 |
| 訂制行程于2501-4000mm間活塞長度(PM) | 90 | 100 | 100 | 150 | 180 | 200 |
