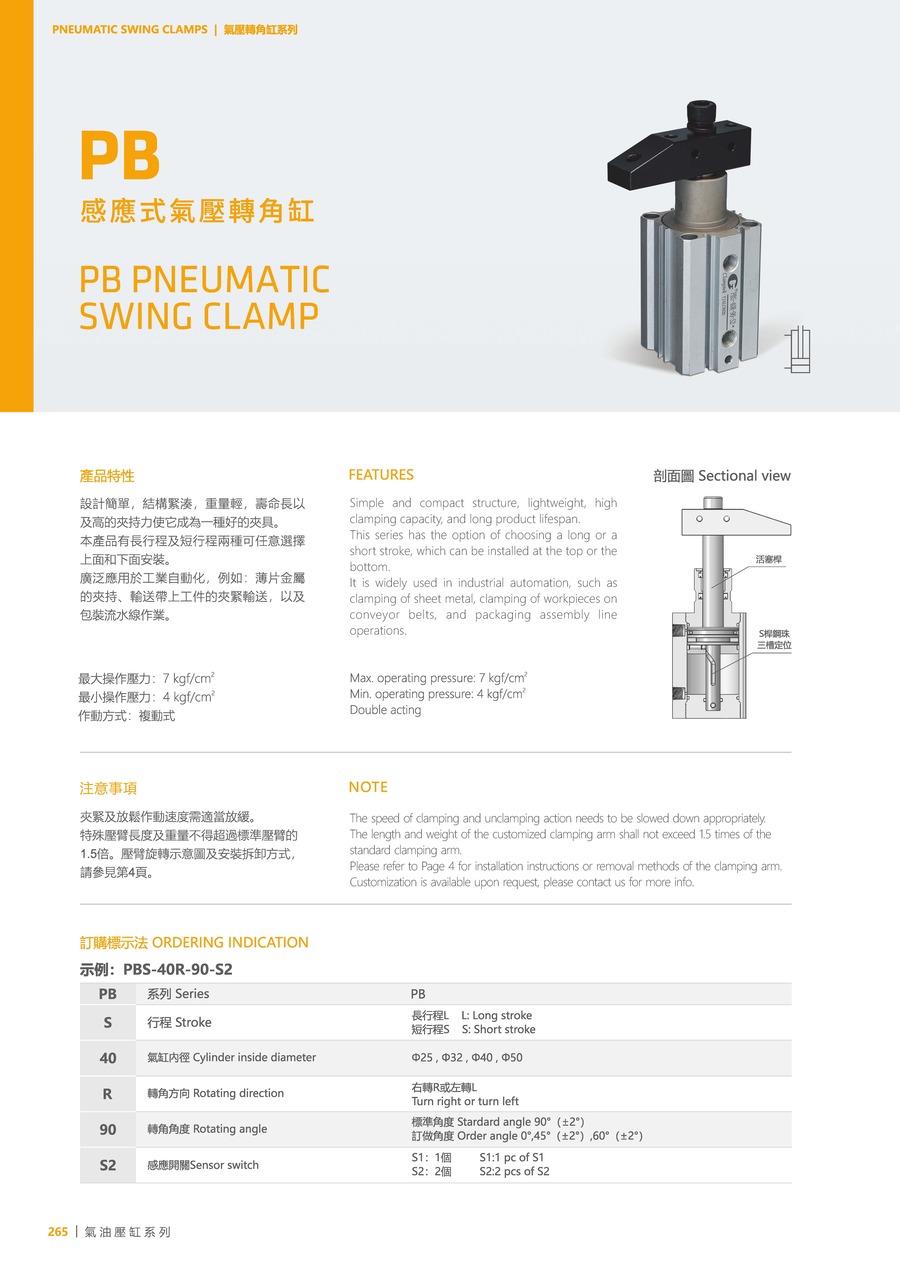

| PB | 系列 | PB |
|---|---|---|
| S | 行程 | L: 長行程, S: 短行程 |
| 40 | 氣缸內徑 | ?25, ?32, ?40, ?50 |
| R | 轉角方向 | R: 右轉, L: 左轉 |
| 90 | 轉角角度 | 標準角度: 90°(±2°), 訂做角度: 0°, 45°(±2°), 60°(±2°) |
| S2 | 感應開關 | S1: 1個, S2: 2個 |

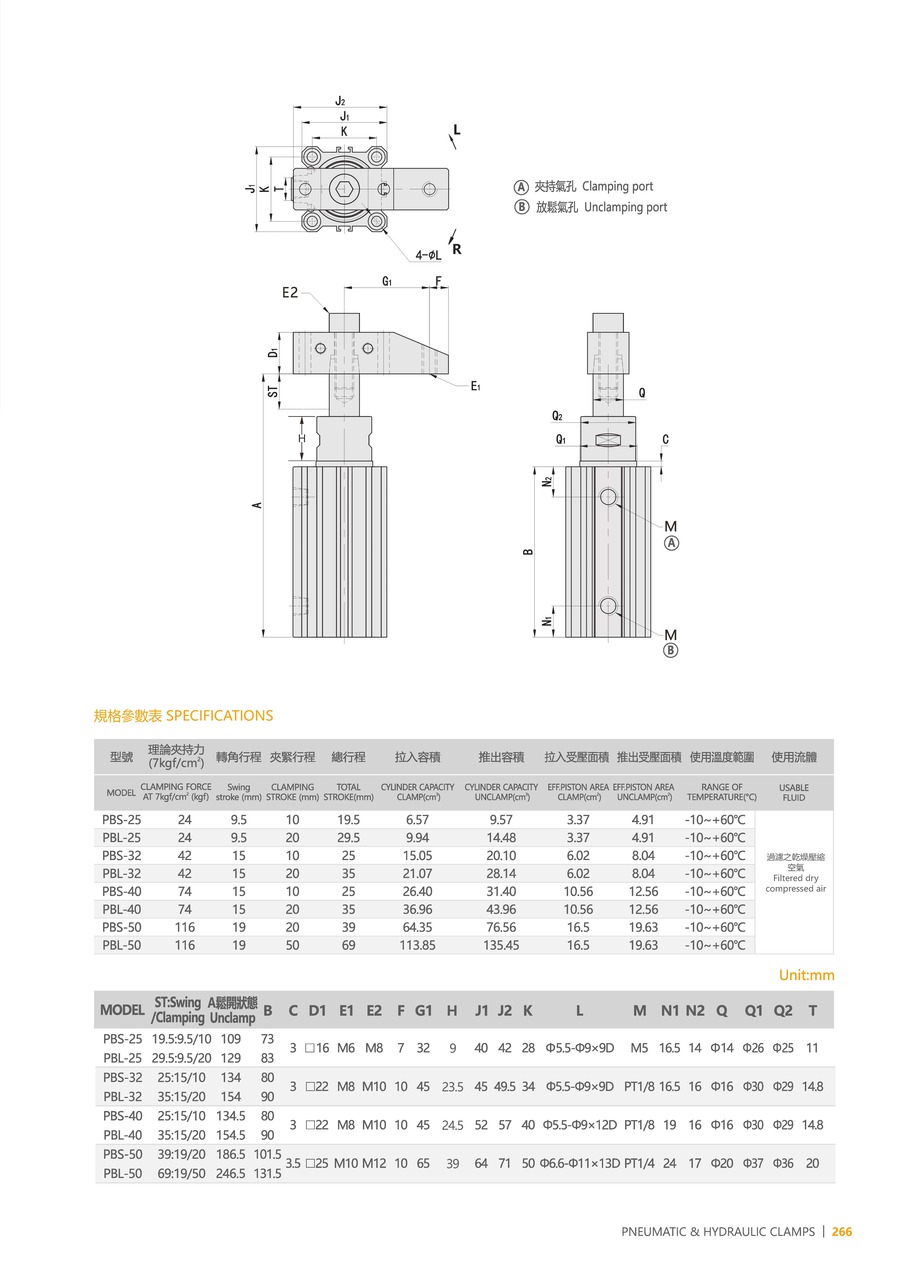

| 型號 | PBS-25 | PBL-25 | PBS-32 | PBL-32 | PBS-40 | PBL-40 | PBS-50 | PBL-50 |
|---|---|---|---|---|---|---|---|---|
| 理論夾持力(7kgf/cm2) | 24 | 24 | 42 | 42 | 74 | 74 | 116 | 116 |
| 轉角行程(mm) | 9.5 | 9.5 | 15 | 15 | 15 | 15 | 19 | 19 |
| 夾緊行程(mm) | 10 | 20 | 10 | 20 | 10 | 20 | 20 | 50 |
| 總行程(mm) | 19.5 | 29.5 | 25 | 35 | 25 | 35 | 39 | 69 |
| 拉入容積(cm3) | 6.57 | 9.94 | 15.05 | 21.07 | 26.4 | 36.96 | 64.35 | 113.85 |
| 推出容積(cm3) | 9.57 | 14.48 | 20.1 | 28.14 | 31.4 | 43.96 | 76.56 | 135.45 |
| 拉入受壓面積(cm2) | 3.37 | 3.37 | 6.02 | 6.02 | 10.56 | 10.56 | 16.5 | 16.5 |
| 推出受壓面積(cm2) | 4.91 | 4.91 | 8.04 | 8.04 | 12.56 | 12.56 | 19.63 | 19.63 |
| 使用溫度范圍(°C) | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C | -10~+60°C |
