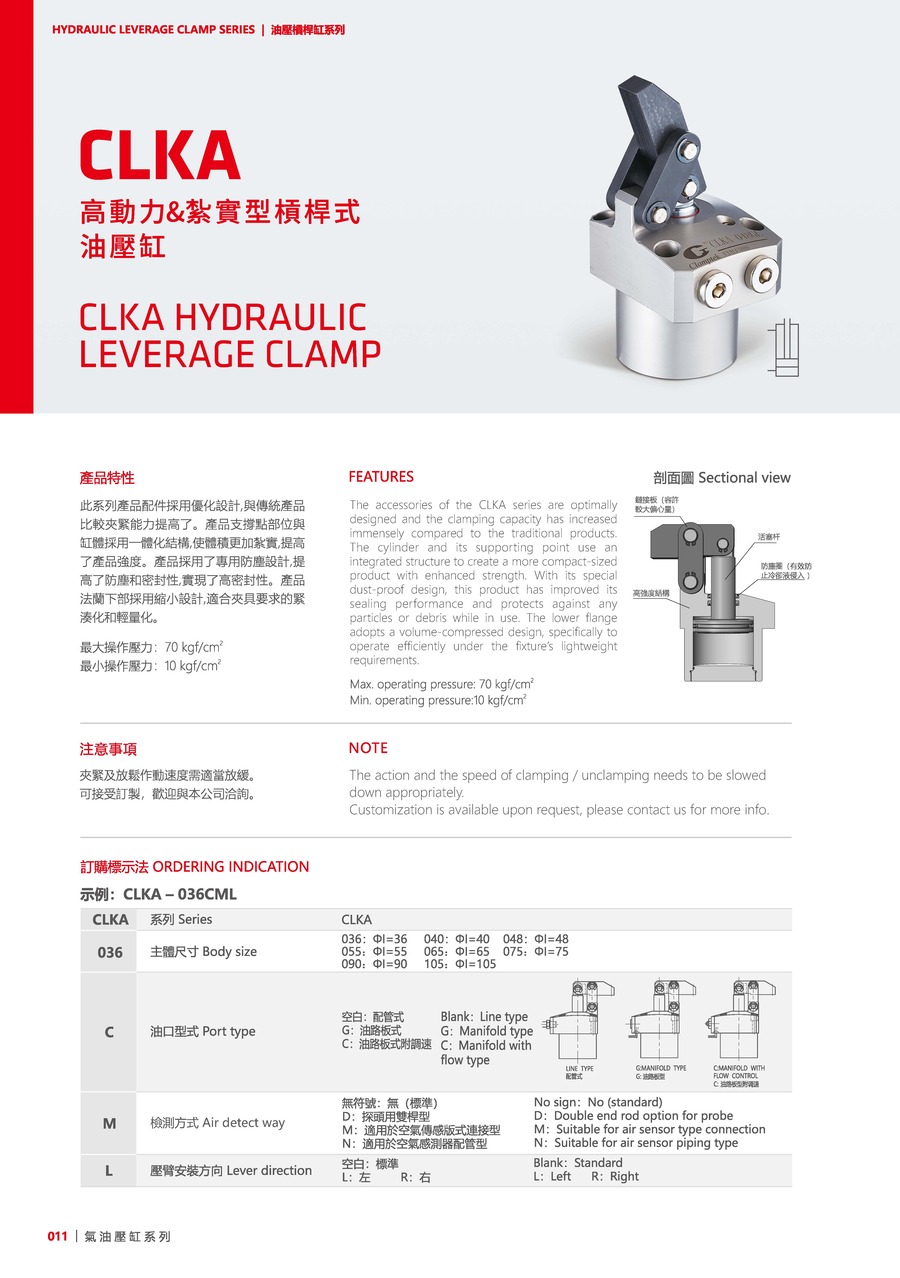

CLKA
產品資訊
此系列產品配件采用優化設計，與傳統產品比較夾緊能力提高了。
產品支撐點部位與缸體采用一體化結構，使體積更加扎實，提高了產品強度。
產品采用了專用防塵設計，提高了防塵和密封性，實現了高密封性。
產品法蘭下部采用縮小設計，適合夾具要求的緊湊化和輕量化。
最大操作壓力：70 kgf/cm²
最小操作壓力：10 kgf/cm²
產品中心
注意事項：
夾緊及放松作動速度需適當放緩。
可接受訂制，歡迎與本公司洽詢。
使用流體：
相當于ISO黏度等級的ISO-VG-32一般液壓油。
訂購標示法
| CLKA | 系列 | CLKA |
|---|---|---|
| 036 | 主體尺寸 | 036: ?I=36, 040: ?I=40, 048: ?I=48, 055: ?I=55, 065: ?I=65, 075: ?I=75, 090: ?I=90, 105: ?I=105 |
| C | 油口型式 | 空白: 配管式, G: 油路板式, C: 油路板式附調速 |
| M | 檢測方式 | 無符號: 無(標準), D: 探頭用雙桿型, M: 適用于空氣傳感版式連接型, N: 適用于空氣感測器配管型 |
| L | 壓臂安裝方向 | 空白: 標準, L: 左, R: 右 |

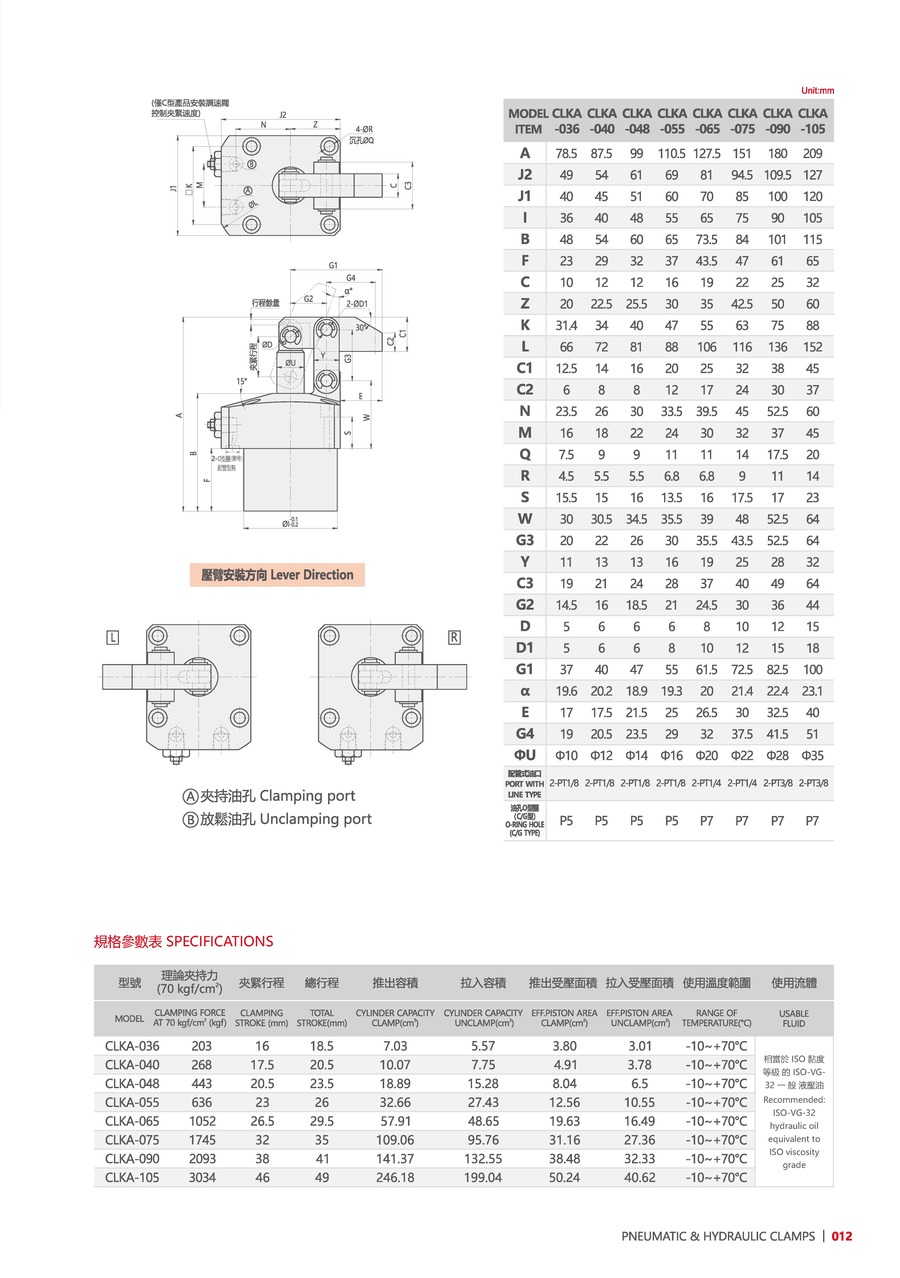

產品資料
| 型號 | CLKA-036 | CLKA-040 | CLKA-048 | CLKA-055 | CLKA-065 | CLKA-075 | CLKA-090 | CLKA-105 |
|---|---|---|---|---|---|---|---|---|
| 理論夾持力(70kgf/cm2) | 203 | 268 | 443 | 636 | 1052 | 1745 | 2093 | 3034 |
| 夾緊行程(mm) | 16 | 17.5 | 20.5 | 23 | 26.5 | 32 | 38 | 46 |
| 總行程(mm) | 18.5 | 20.5 | 23.5 | 26 | 29.5 | 35 | 41 | 49 |
| 推出容積(cm3) | 7.03 | 10.07 | 18.89 | 32.66 | 57.91 | 109.06 | 141.37 | 246.18 |
| 拉入容積(cm3) | 5.57 | 7.75 | 15.28 | 27.43 | 48.65 | 95.76 | 132.55 | 199.04 |
| 推出受壓面積(cm2) | 3.8 | 4.91 | 8.04 | 12.56 | 19.63 | 31.16 | 38.48 | 50.24 |
| 拉入受壓面積(cm2) | 3.01 | 3.78 | 6.5 | 10.55 | 16.49 | 27.36 | 32.33 | 40.62 |
| 使用溫度范圍(°C) | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C | -10~+70°C |
