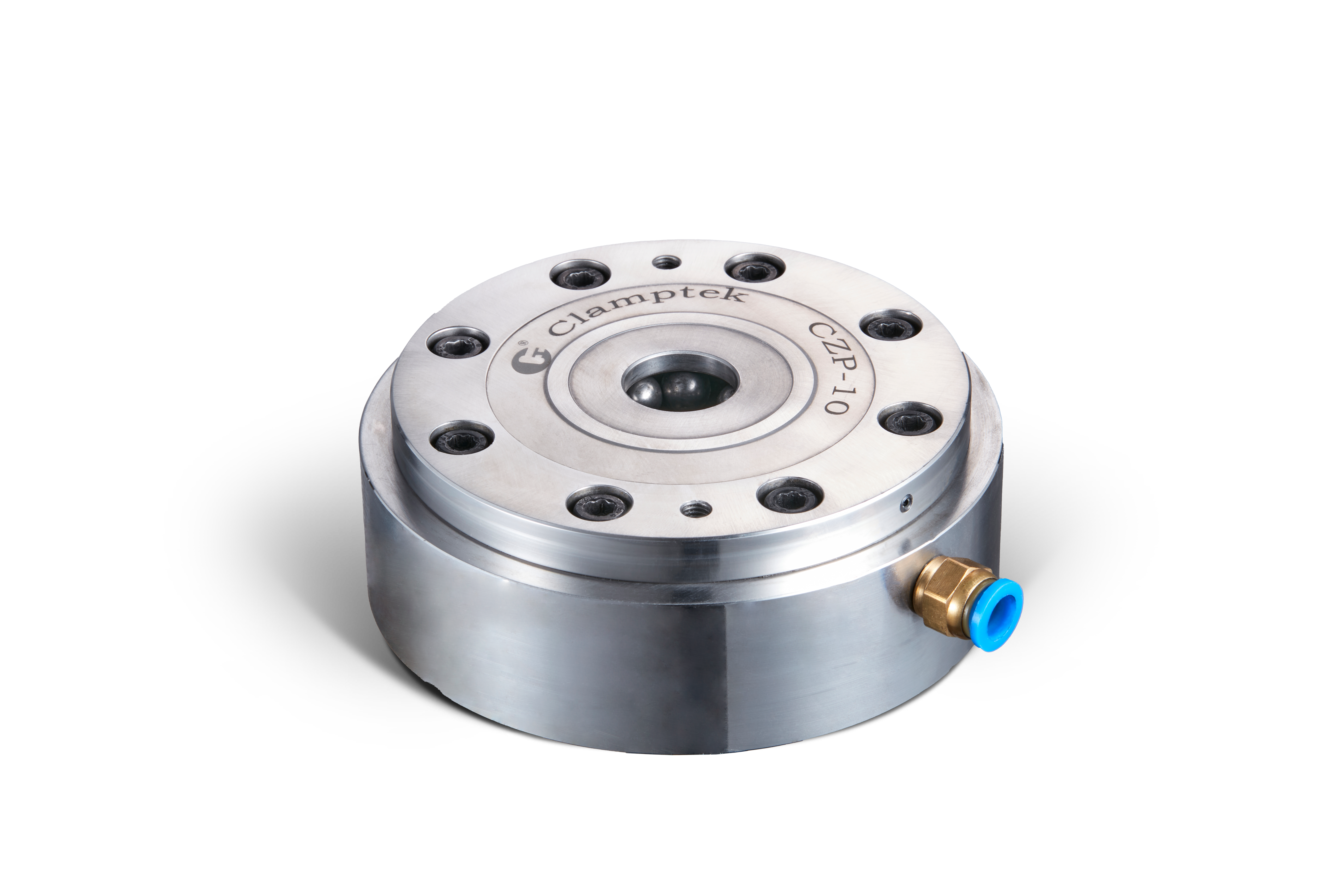

CZP-20
CZP
產品資訊
氣壓解鎖，彈簧機械鎖緊。
材質:硬化不銹鋼。
表面及活塞硬化處理。
重復定位精度
材質:硬化不銹鋼。
表面及活塞硬化處理。
重復定位精度
產品中心
訂購標示法
產品資料
| 型號 | CZP05 | CZP10 | CZP20 | CZP40 |
|---|---|---|---|---|
| 外徑?A | 78 | 112 | 138 | 172 |
| 銷孔?B | 18 | 22 | 32 | 40 |
| 安裝外徑?C | 58 | 78 | 102 | 127 |
| 總高D | 30 | 35 | 49 | 63 |
| 本體厚度E | 8.5 | 10 | 15 | 18 |
| 安裝孔直徑?F | 65 | 92 | 115 | 143 |
| 安裝螺栓G | 8xM4 | 8xM6 | 8xM6 | 8xM8 |
| 安裝高度H | 21.5 | 25 | 34 | 45 |
| 氣孔半徑R | 35 | 48 | 63 | 77 |
| 解鎖方式(氣壓) (MPa) | 氣壓(0.55~1.2) | 氣壓(0.55~1.2) | 氣壓(0.50~1.2) | 氣壓(0.60~1.2) |
| 夾緊力 (KN) | 5 | 10 | 17 | 40 |
| 拉緊力 (KN) | 13 | 25 | 55 | 105 |
